Perfil da Conexão

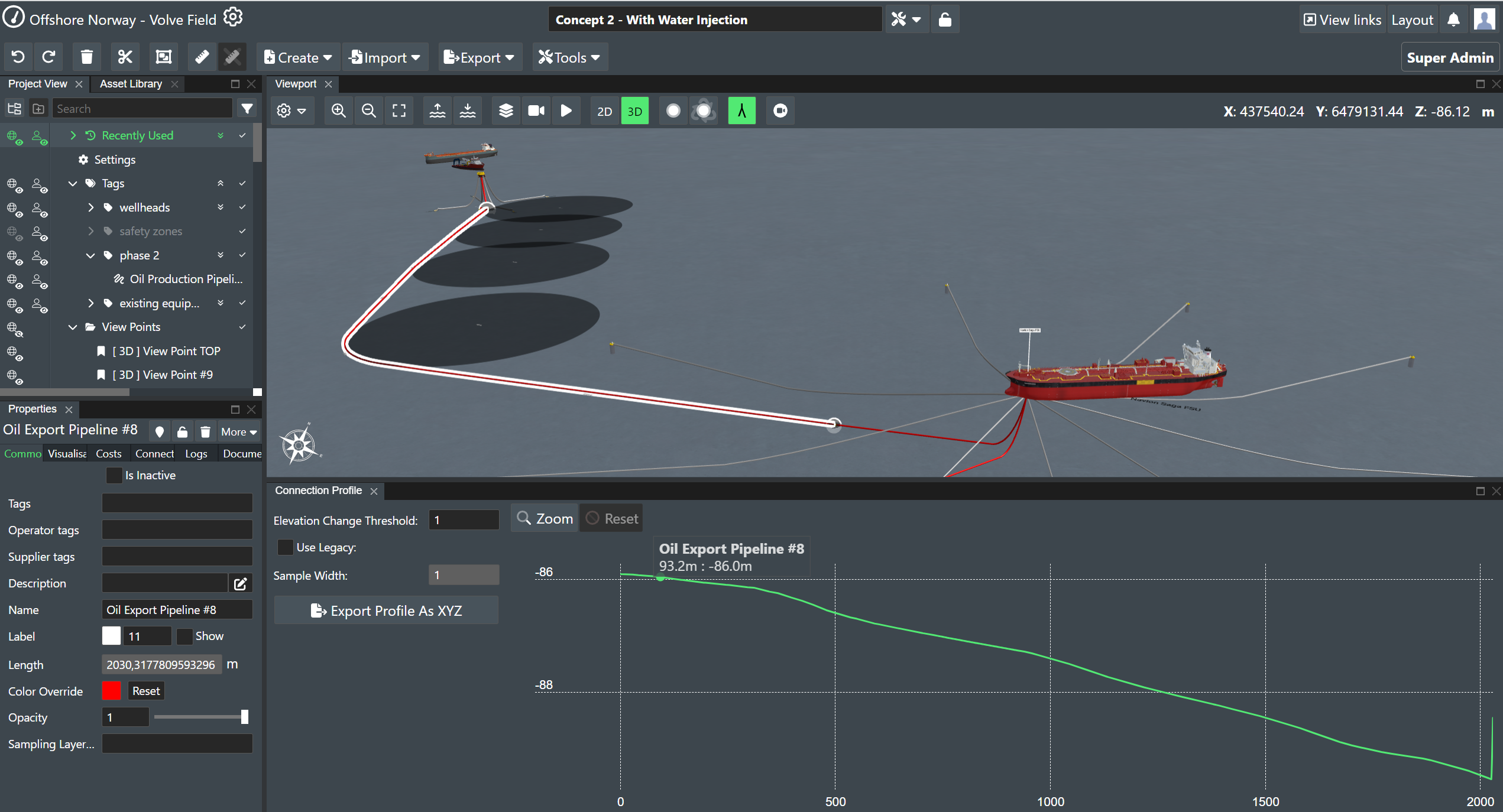

Este módulo mostra um perfil 2D ou vista lateral de como conexões selecionadas seguem/servem de amostras do leito marítimo/batimetria e permite que você compreenda melhor as mudanças de elevação das conexões selecionadas.

Quando uma conexão é selecionada, você pode mover o mouse para os lados e deslocar o indicador ao longo da exibição do perfil da conexão.

As seguintes informações serão exibidas:

São exibidos: o nome da conexão, a distância atual do ponto inicial da conexão em unidadese a profundidade real em unidades nesse ponto específico.

Se a opção Show Kp Marker when Connection Selected (Mostrar marcador Kp quando a conexão estiver selecionada) estiver selecionada, você também verá um indicador visual circular se mover ao longo da conexão na Viewport (Janela de Exibição) ao mesmo tempo, para indicar a posição exata da leitura da amostra.

Você verá também os valores atuais das coordenadas x, y, z no canto superior direito da Viewport (Janela de Exibição).

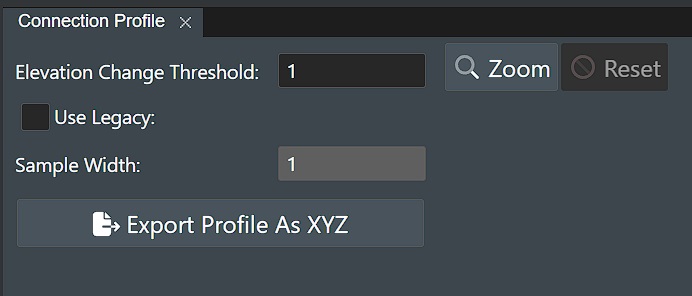

Comandos do Perfil

Limite de Alteração de Elevação

O campo de entrada Elevation Change (Alteração de Elevação) define o valor limite, em unidades, de quanto a elevação da conexão pode mudar entre cada ponto de amostra. Se a elevação exceder esse valor, a exibição marcará o ponto com uma barra vertical vermelha para indicar a localização.

Use Legacy (Usar legado)

Marque esta caixa se quiser definir as configurações de Sample Width (Largura da amostra) (resolução), como explicado abaixo.

Sample Width (Largura da amostra)

O campo de entrada Sample Width (Largura da amostra) (resolução) permite definir a distância em unidades entre cada leitura de amostra de profundidade na conexão.

Exportar Perfil

Agora você pode exportar os perfis de conexão como Coordenadas do Perfil e como Coordenadas de posição 3D.

Pressione o botão Export Profile (Exportar perfil) para exportar o(s) perfil(is) selecionado(s) para um arquivo de texto com coordenadas x,y,z. Observe que, nesse caso, o sistema exporta o perfil, não a conexão propriamente dita. Ou seja, não há coordenadas do mundo real, pois o perfil está representado em coordenadas XY, onde X é a distância, e Y a elevação.

Pressione o botão Export 3D Positions (Exportar posições 3D) para exportar o(s) perfil(is) selecionado(s) com coordenadas reais x,y,z.

O arquivo será salvo na pasta Download. Caso sejam selecionadas mais de uma (1) conexão, o arquivo de saída será salvo como arquivo ZIP.

Zoom

Clique no botão Zoom para ativar a área de zoom. Clique uma vez no local inicial onde deseja aplicar o zoom. Em seguida, mova o mouse até onde deseja definir o final da janela de zoom e clique novamente. No canto inferior direito, você verá um indicador da área de zoom para mostrar a parte em que está ampliando no perfil da conexão.

Reset

Clique no botão Reset para sair da operação de zoom e voltar à visualização padrão.

Chamada API

O perfil de conexão também pode ser obtido no FieldTwin API REST. Consulte a documentação API para obter mais informações.
